55TDY

特點：

本產品是一種無需齒輪減速裝置直接獲得低轉速、高轉矩的新穎同步電動機，電機無機殼方形結構，結構緊湊、體積小，安裝使用方便，可靠性高、壽命長，無需維護。該電機的主要性能為轉速恒定、振動小、噪聲低和起動轉矩大，電機在負載、啟/停、正/反轉和堵轉時其電流變化小；該電機具有一定的自鎖轉矩，如電機采用直流激磁，可大幅度的增加自鎖轉矩。本產品被廣泛地使用在工業自動化、電動閥門的執行機構、機床進給、醫療機械、包裝印刷機械、紡織機械、自動電源控制和熱交換器等場合。若配以TDY專用變頻控制器，可獲得無級調速和位置控制，以適合各種調速和精確定位系統的需要。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

所屬分類

永磁低速同步發動機

數量

庫存:



產品詳細介紹

參數

性能參數：

型號	電壓	相數	頻率	轉速	輸入電流	輸入功率	最大轉矩	額定轉矩	啟動轉矩	負載慣量	轉子慣量	移相電容	移相電阻	重量
	V		Hz	r/min	A	W	mN.m	mN.m	mN.m	g.cm²	g.cm²	uF/V	Ω/W	kg

55TDY060D4-2A	220	1	50	60	0.08	16	550	380	200	600	160	0.47/500	1K/8	0.75

55TDY115D4-2A	220	1	50	115.38	0.08	20	400	340	150	600	160	0.47/500	1K/8	0.75

55TDY136D1-2A	24	1	50	136.36	1.00	20	450	400	150	600	160	50/63	20/16	0.75

55TDY060S4-2A	220	3	50	60	0.06	12	600	550	300	600	160	/	/	0.75

55TDY115S4-2A	220	3	50	115.38	0.06	16	500	340	300	600	160	/	/	0.75

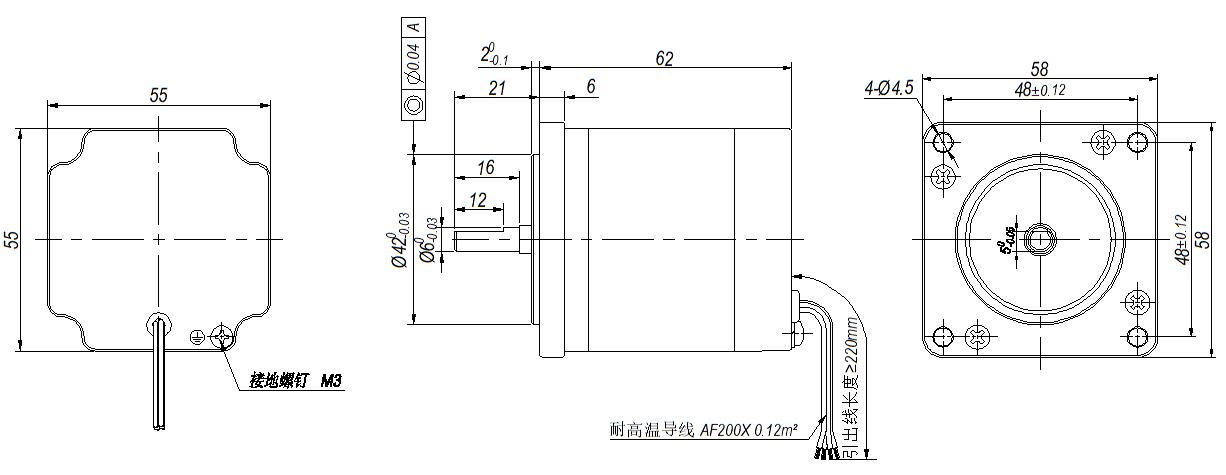

外形圖：

單位：mm

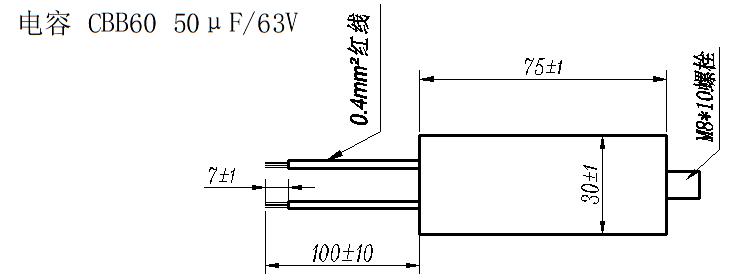

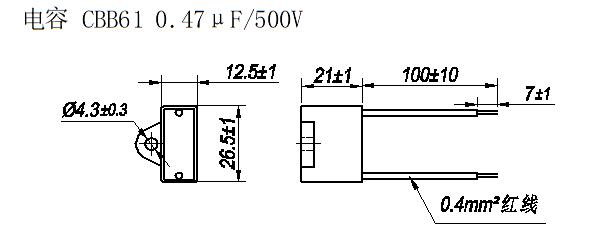

電容：

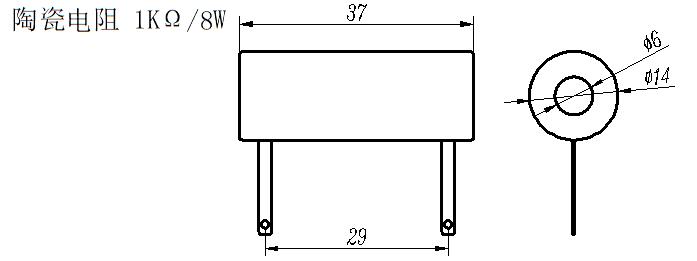

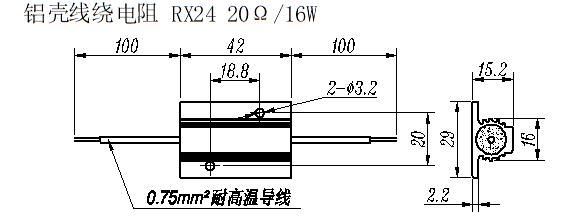

電阻：

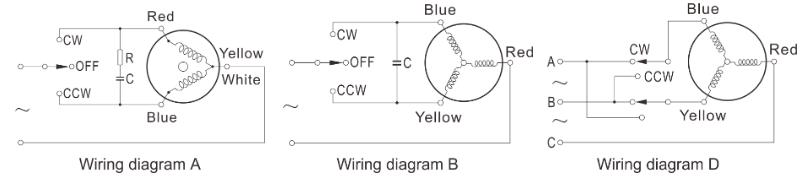

接線圖：

備注：

本產品單相系列，標配電容、電阻，電阻為發熱體，電機運行過程中，電阻的表面溫度在200℃不等，請注意將電容、電阻至少保證間隔距離100mm以上，接受特殊電壓、頻率、轉軸、外形等客戶不同需求信息，詳細要求請聯系我司業務員！
